 Présentation

Pub fr 1958En 1956, avec la BOLEX H-16 Reflex, PAILLARD-BOLEX introduit dans sa gamme  la visée reflex continue. Le cadrage et la mise au point sont assurés par un système de primes à travers l'objectif utilisé lors de la prise de vues tel que présenté sur la publicité ci-contre. Les autres caractéristiques techniques sont identiques aux modèles non reflex qui seront distribués simultanément jusqu'en 1958.
On distingue cette première version par la plage des cadences de prise de vue étendue de 8 à 64 images par seconde. Elle sera fabriquée jusqu'en 1959.

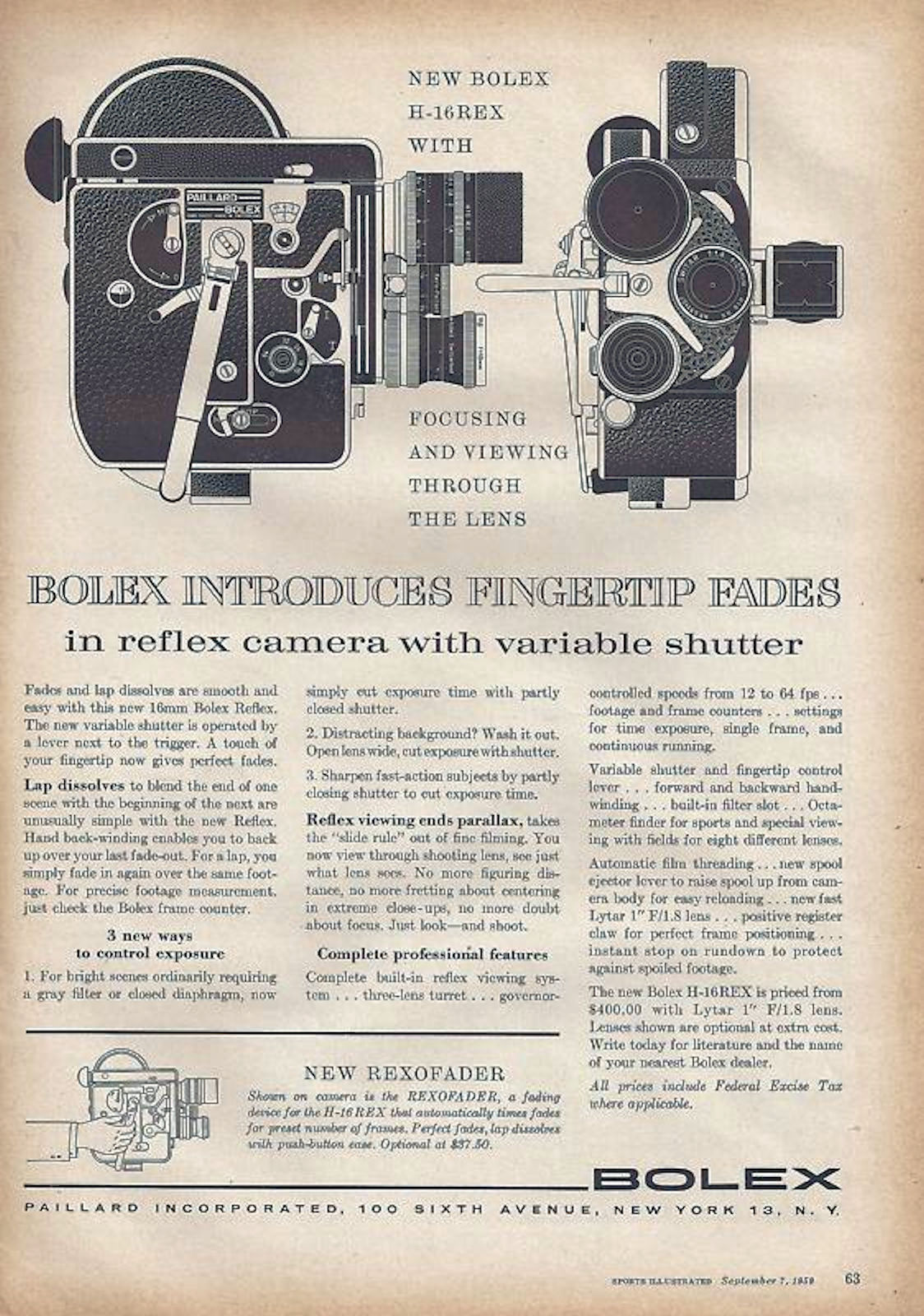

Pub H 16 REXEn 1959 la BOLEX H-16 Reflex, renommée H-16 REX reçoit un système d'obturateur variable. Les cadences passent de 12 à 64 images par seconde (8 à 64 i/s au paravent).






H 16 REX 2En 1963 le modèle H-16 REX-2 introduit un nouveau système de visée. Le réglage dioptrique, initialement placé sur le côté du viseur, est déplacé sur l’œilleton de visée.





H16 REX3 1En 1964 le design de la H-16 REX-3 innove avec la "Flat-Base", un base plate donnant une meilleure stabilité à la caméra.
Plusieurs filetages permettent la fixation aisée d'un moteur électrique. Les autres caractéristiques sont identiques au modèle REX-2.




Pub 1966A partir de 1965, avec H-16 REX-4 BOLEX modifie sa caméra en vue de l'utilisation de différents accessoires tel que le module de synchronisation "Perfectone".
Cette version se distingue des précedentes par un espace au dessus du compteur d'images et un nouvel axe d'entrainement direct permettant grace à l'utilisation du moteur MST la synchronisation avec un magnétophone.
Cette version sera fabriquée bien après le lancement de la H-16 REX-5


H 16 REX 5Le modèle H-16 REX-5 est introduit en 1967. Il dispose d'un support intégré du magasin de 120 mètres. Les REX-4 et REX-5 seront fabriqués simultanément jusqu'en 1976. (Attention aux numéros de série pour ces 2 modèles qui ne permettent pas de déterminer la version. Pour exemple je dispose d'une REX-4 référencée comme une REX-5 dans BolexCollector mais qui ne dispose pas du support de magasin intégré...).

Différents modèles seront produits par la suite, dont certains sont encore en vente aujourd'hui.chez BOLEX INTERNATIONAL SA :
  • H-16 SB et SBM (a partir de 1970) versions mono-objectif avec monture à bayonette de la H16 REX-5 (le "S" de SBM indique la présence d'un sabot pour fixation d'un magasin de 120 m),
  • H-16 EBM, la version électrique de la SBM produite à partir de 1971,
  • H-16 EL à partir de 1975.

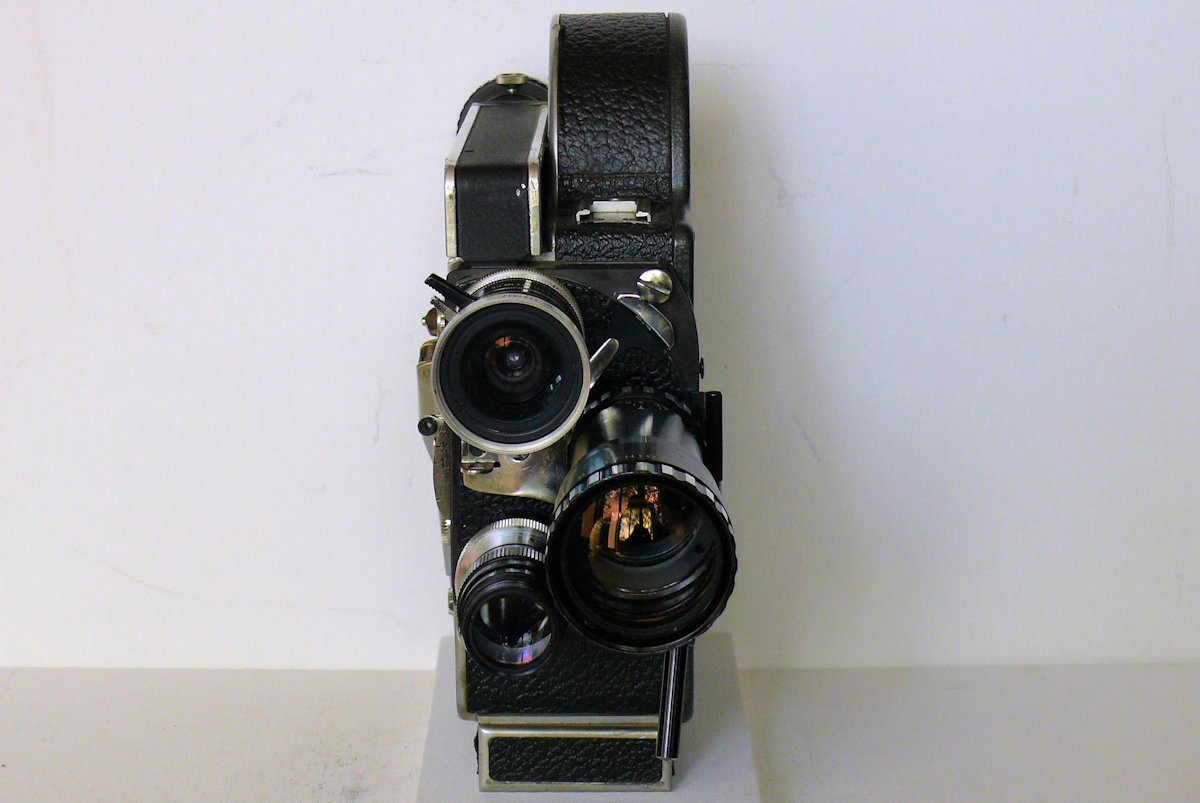

BOLEX H16 Reflex BOLEX H16 Reflex REX 4 BOLEX H16 Reflex REX 4 BOLEX H16 Reflex REX 4
BOLEX H16 Reflex REX 4 BOLEX H16 Reflex REX 4 BOLEX H16 Reflex REX 4 BOLEX H16 Reflex REX 4

H16 REX 4 1973 - Cliquez sur les images pour les agrandir

 Caractéristiques

 Modèle décrit  BOLEX H-16 REX-4 (1973)

 Année de production  1965 à 1976
 Lieu de production
 Suisse
 Format  16 mm
 Système, Longueur du film
 Bobines, 30 m
 Entrainement  Mécanique à ressort
 Fréquences d'image  12-16-18-24-32-64 i/s, VPV, MAR
 Visée
 Visée reflex par primes, Correction dioptrique
 Monture
 Standard "RX"
 Objectifs
 Berthiot CINOR 1:1,5 F = 17 ou KERN YVAR 1:2,8 F = 16

 Berthiot CINOR 1:1,5 F = 25 ou KERN SWITAR 1:1,4 F = 25

 Berthiot CINOR 1:2,5 F = 75 ou KERN YVAR 1:2,8 F = 75
 Posemètre
 Non
 Compteur  Métrique, Compteur d'images
 Dimensions (LxPxH) Poids  7 (14) x 15 (21) x 19,5( 37) cm, 3,500 kg
 Boitier, Finition  Alliage d'aluminium moulé, Garniture cuir noir
 Numéro de série
 Sur la base de la camera
 Accessoires
 Observations

 Sources

 Documents disponibles

BOLEX H16 Reflex Manuel utilisateur (1956) H-16 Reflex (1956) Manuel utilisateur (fr)
BOLEX H16 Reflex REX3 Manuel utilisateur (1963) H-16 REX-3 (1963-1964) Manuel utilisateur (fr)
BOLEX H16 Reflex REX5 User Manual (1978) H-16 REX-4 (1963-1976) Manuel utilisateur (en)
H16 Reflex 5 H-16 REX-5 (1967-1976) Manuel utilisateur (en)
BOLEX H16 SB SBM (1970) Manuel utilisateur (en) H-16 SB SBM (1970 ...) Manuel utilisateur (en)
BOLEX H16 EL User Manual en H-16 EL (1975 ...) Manuel utilisateur (en)
BOLEX VARIO-SWITAR 100 POE User Manual VARIO-SWITAR 100 POE Manuel utilisateur (en)
400 ft Magazine Manuel en 400 ft Magazine Manuel utilisateur (en)

 Cliquez sur l'image ou sur le titre pour charger le document

 Errare humanum est, perseverare diabolicum

Malgré le soin apporté à la rédaction de cet article, certaines erreurs ont pu s'y glisser. Je vous prie de m'en excuser. Votre aide sera la bienvenue. Utilisez pour cela le formulaire de contact.
