BOLEX H - Premiers modèles 1935



 Présentation

BOLEX - H16 (1937)En 1935 BOLEX lance son premier modèle H. Si la siloufette s'inspire de la BOLEX AUTO CINE Modèle B créée par Jacques Bogopolsky en 1929 , l'ensemble est entièrement repensé par les ingenieurs de Paillard. Disposant d'une tourelle à 3 objectifs,.elle est disponible dès sa sortie aux formats 16mm (H16) et 9,5mm (H9). A partir de 1938, elle sera également disponible au format 8mm
Plusieurs évolutions techniques, plus ou moins visibles,marqueront sa fabrication. La plus apparente d'entre elles est sans doute son compteur et l'arrivée d'une manivelle de remontage rétractable à partir de 1940.
Ces premiers modèles seront produits jusqu'en 1947 pour céder la place à une nouvelle version.sauf la H9 dont la fabrication sera abadonnée.
D'après l'ouvrage "La pratique des PAILLARD-BOLEX" aux éditions Paul Montel on peut distinguer 3 séries.
 - La Série I (1936) à l'origine ne comporte pas compteur d'images ni de dispositif de mise au point sur dépoli. La marque est gravée directemet sur le boitier.
 - La Série II (1937) intègre le système de mise au point réflex
 - La Série III (1941) présente la marque sur une plaquette visée qui peut être remplacée par un compteur optionnel sans repasser par les ateliers

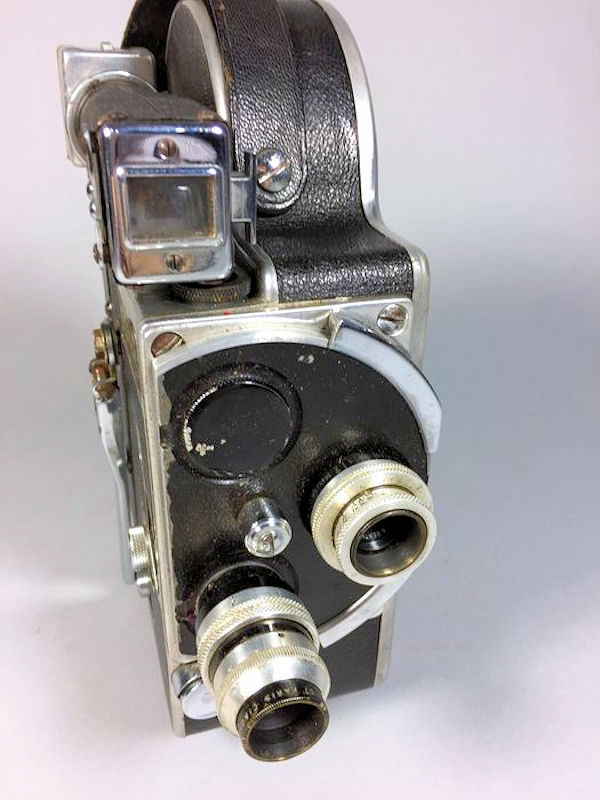

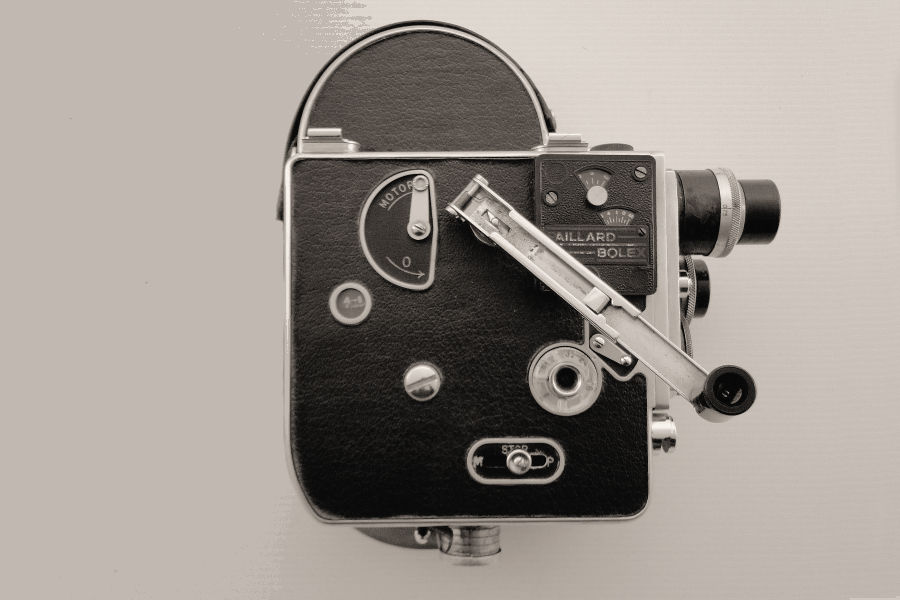

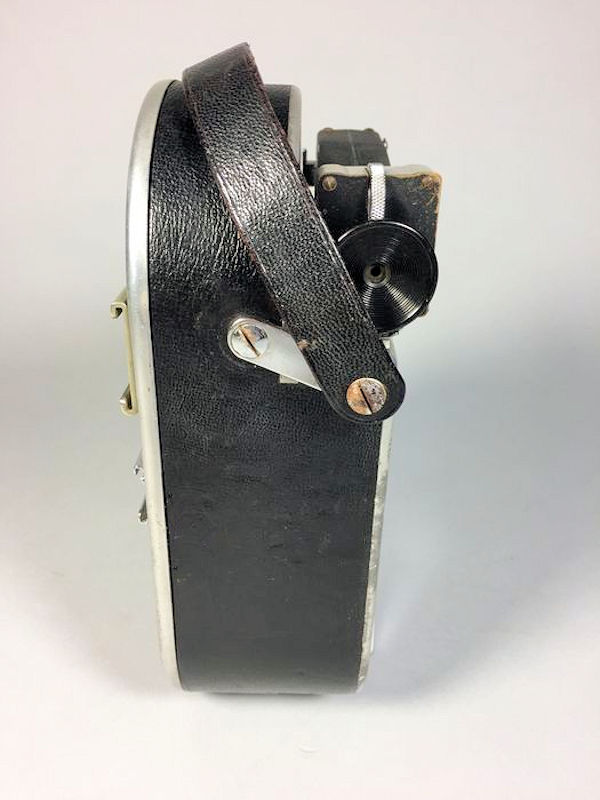

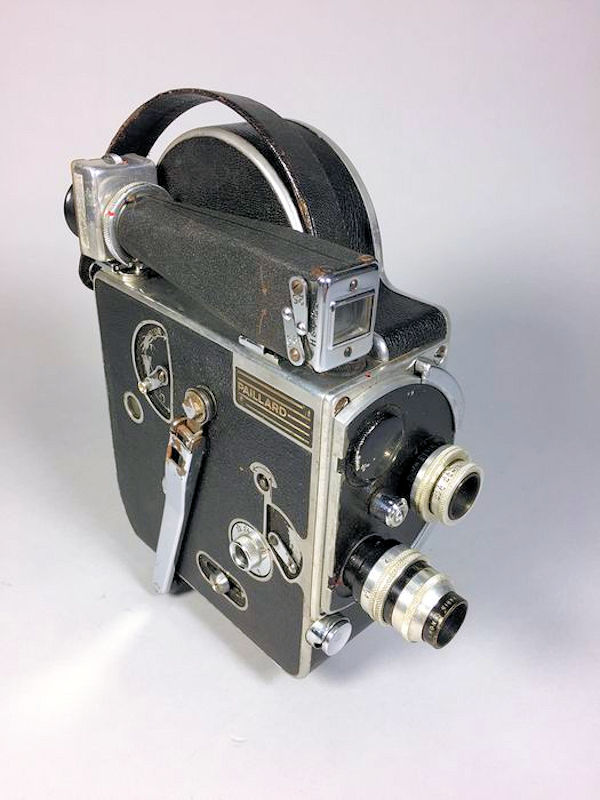

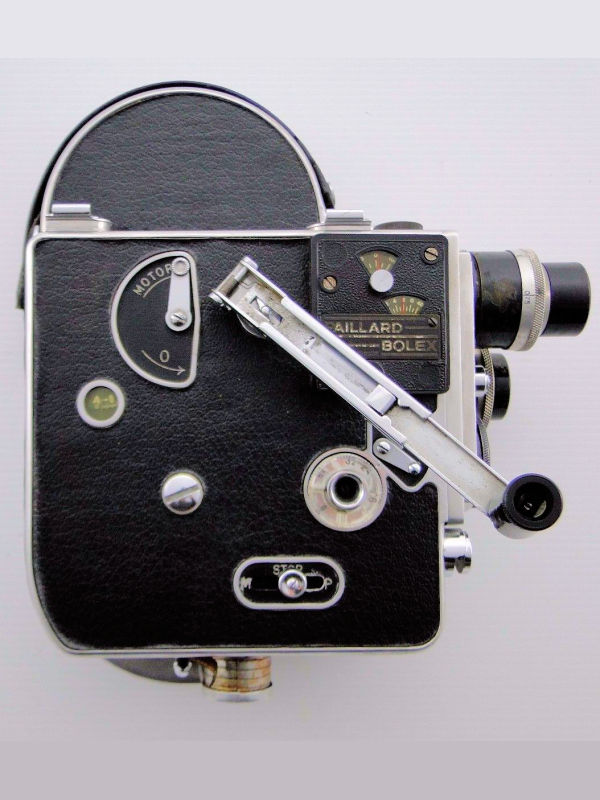

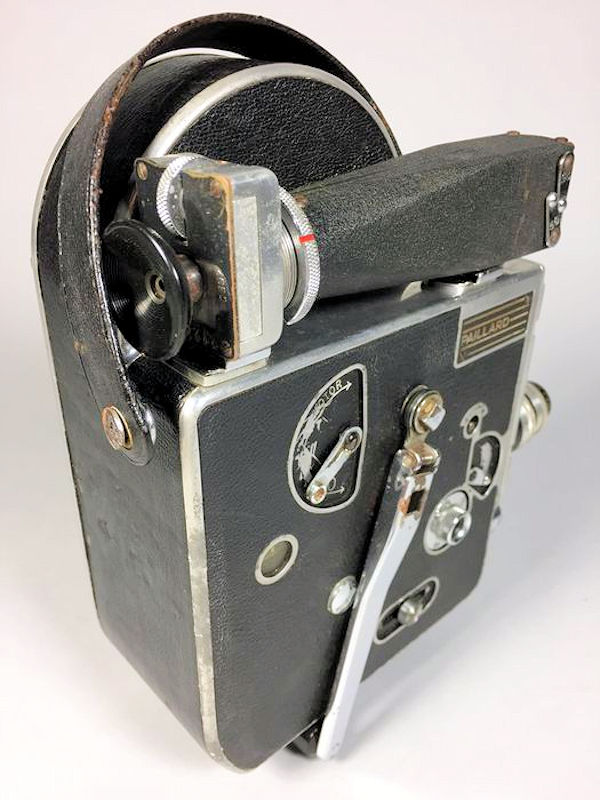

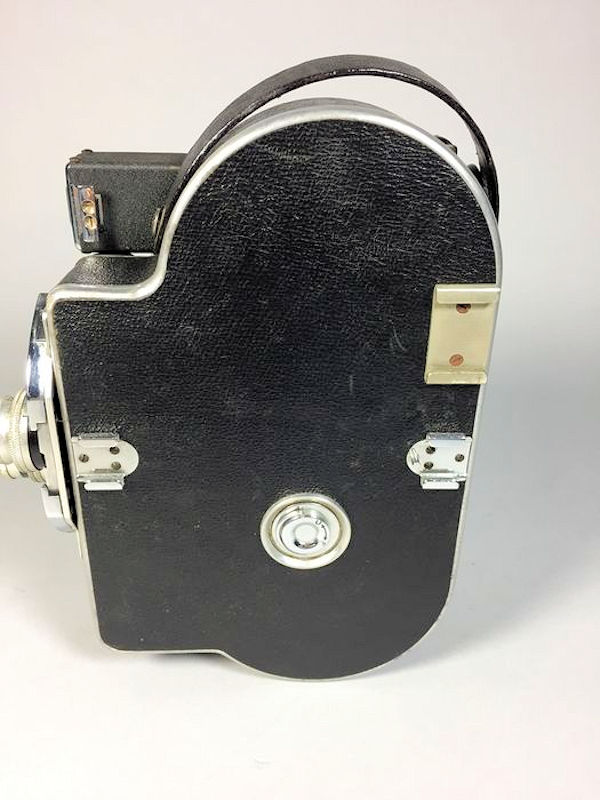

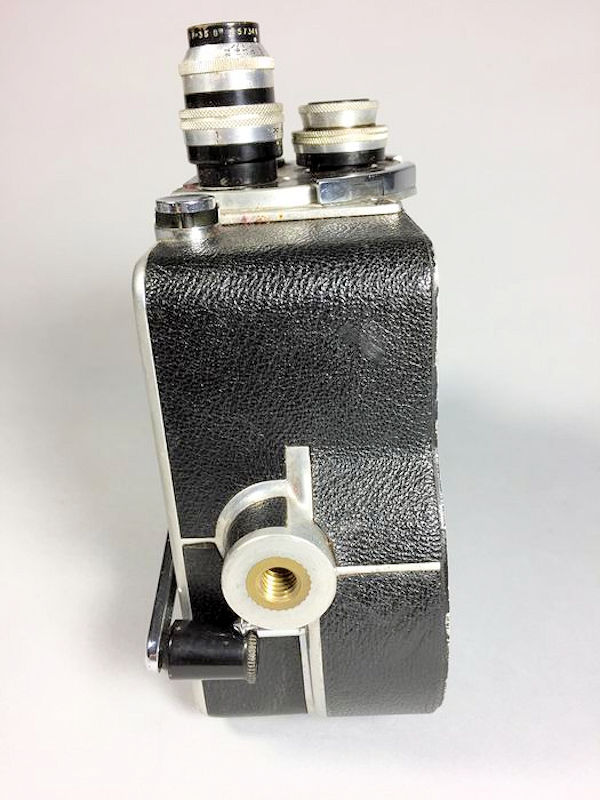

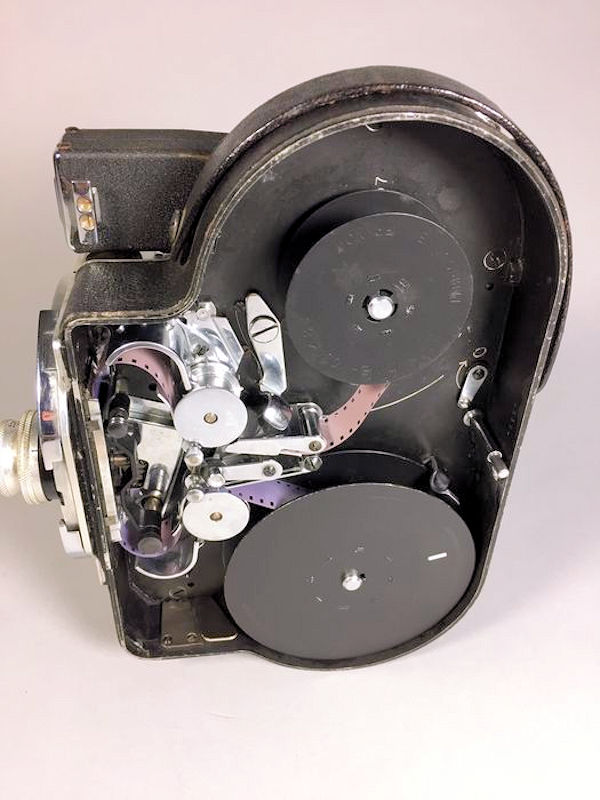

BOLEX - H16 (1935) BOLEX - H16 (1935) BOLEX - H16 (1935) BOLEX - H16 (1935)
BOLEX - H16 (1935) BOLEX - H16 (1935) BOLEX - H16 (1935)  BOLEX - H16 (1935)

BOEX H16 Reflex (1935) - Cliquez sur les images pour les agrandir

 Caractéristiques

 Année de production  1935 à 1947
 Lieu de production
  Suisse
 Format  16 mm
 Système, Longueur du film
  Bobines, 30 m
 Entrainement  Mécanique à ressort
 Fréquences d'image  6-16-24-32-64 i/s, VPV, MAR
 Visée
 Viseur trifocal avec correction de parallaxe + viseur positif supérieur
 Monture
  Standard "C"
 Objectifs
 Meyer Kino Plasmat 1:1,5 F = 16 mm
 Meyer Kino Plasmat 1:1,6 F = 25 mm
 Meyer Kino Plasmat 1:1,7 F = 50 mm
 Posemètre
 Non
 Compteur  Métrique, Compteur d'images (en option au début puis en série en 1940)
 Dimensions (LxPxH) Poids  6,8 (11) x 14 (22) x 21,3 (21,6) cm, 2,7 kg
 Boitier, Finition  Alliage d'aluminium moulé, Garniture cuir noir
 Numéro de série
  A l'intérieur du boitier, vers bobine supérieure
 Accessoires  -
 Observations  Egalement modèles aux formats 8 mm (H-8) et 9,5 mm (H-9)

 Publicités

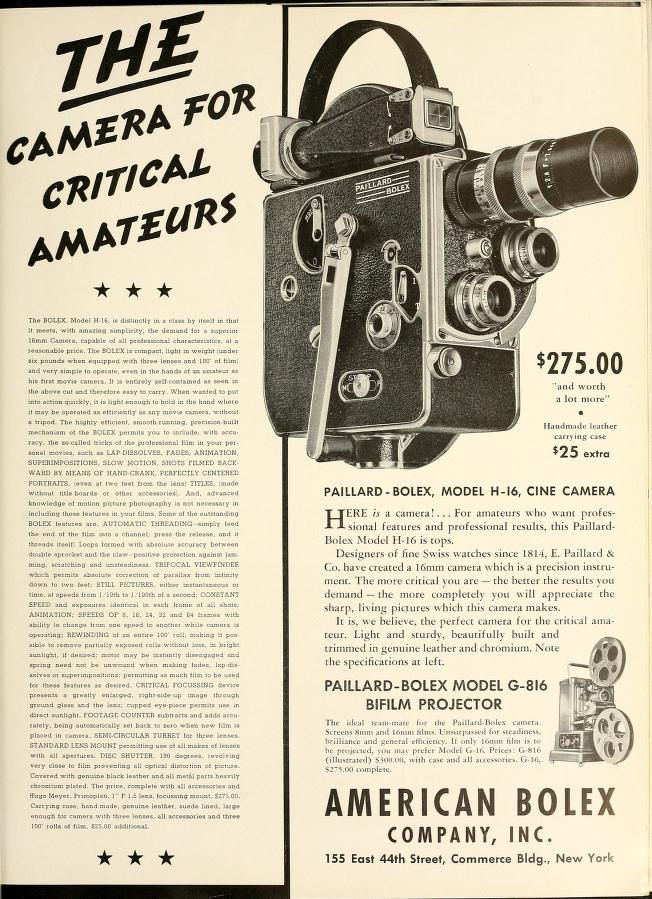

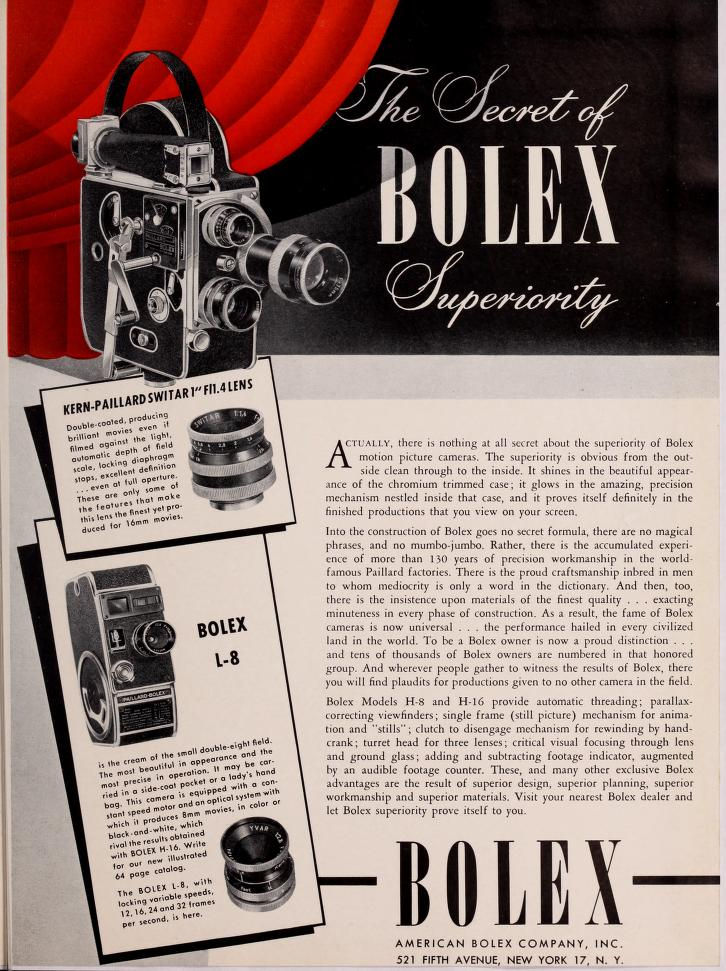

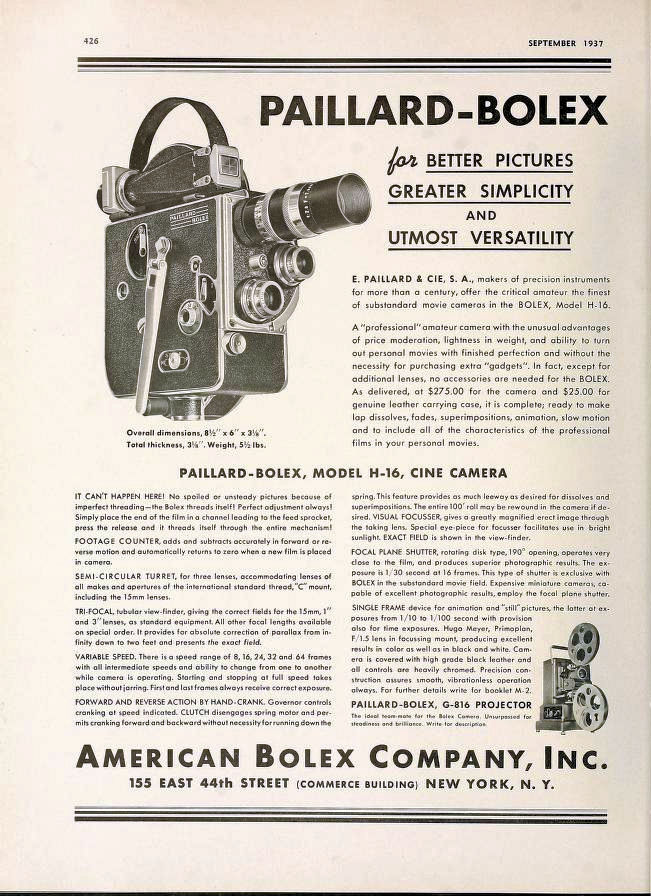

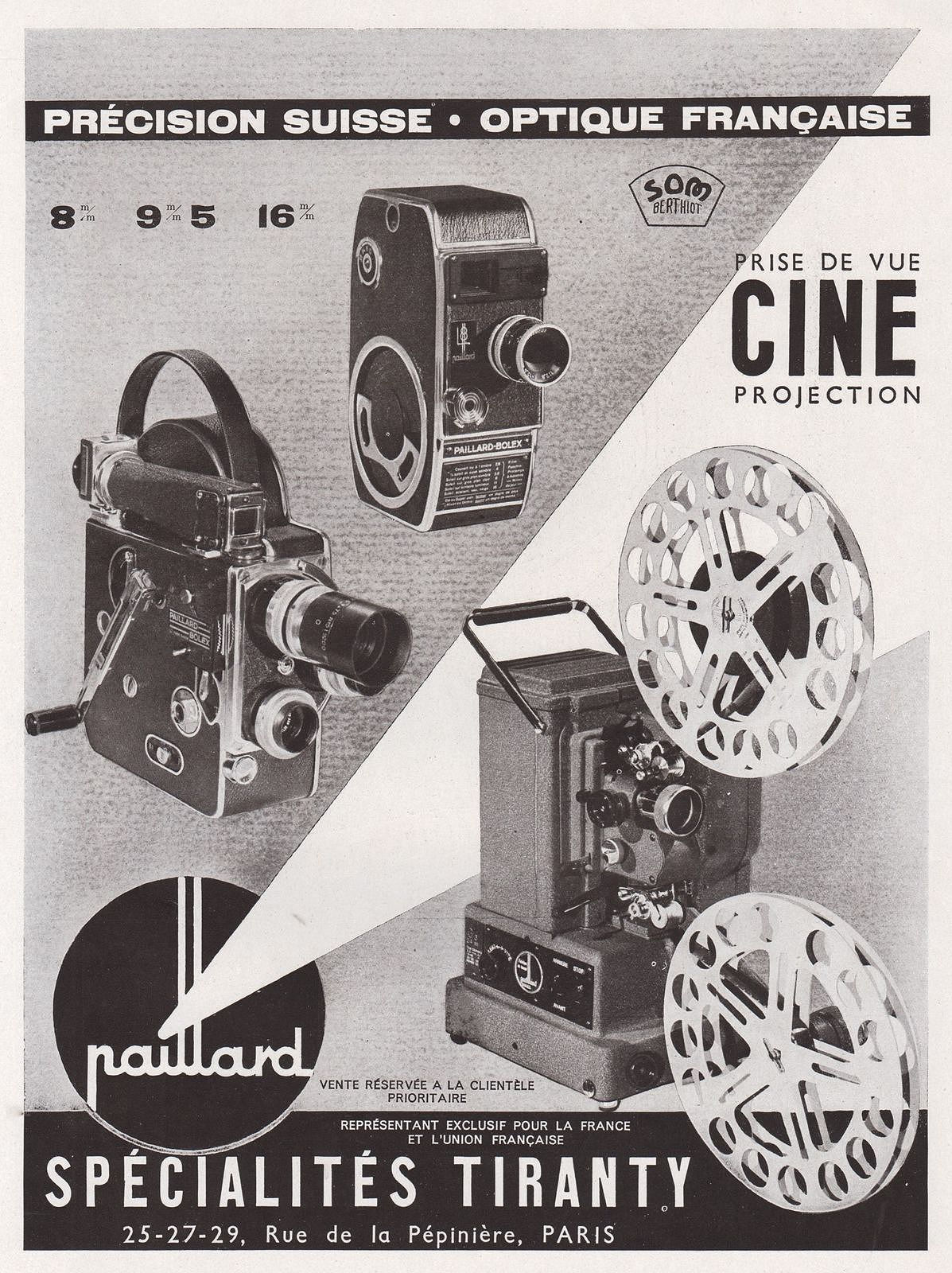

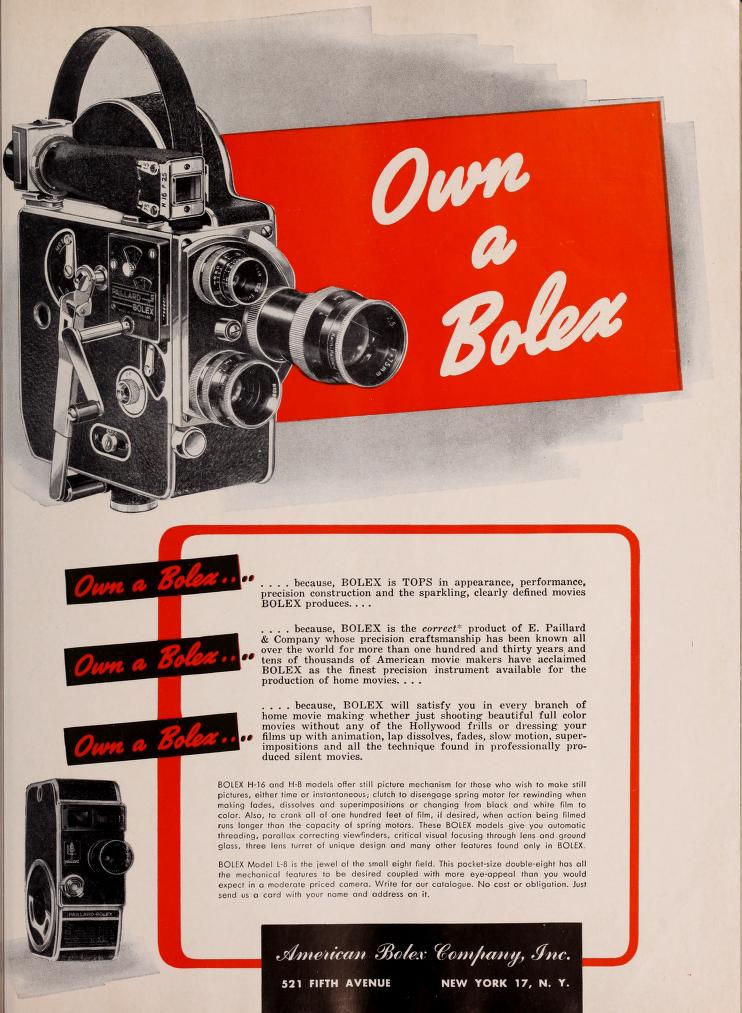

BOLEX - H16 (1937) BOLEX - H16 (1946) BOLEX - H16 (1947)  Pub 1947


 Sources

 Documents disponibles

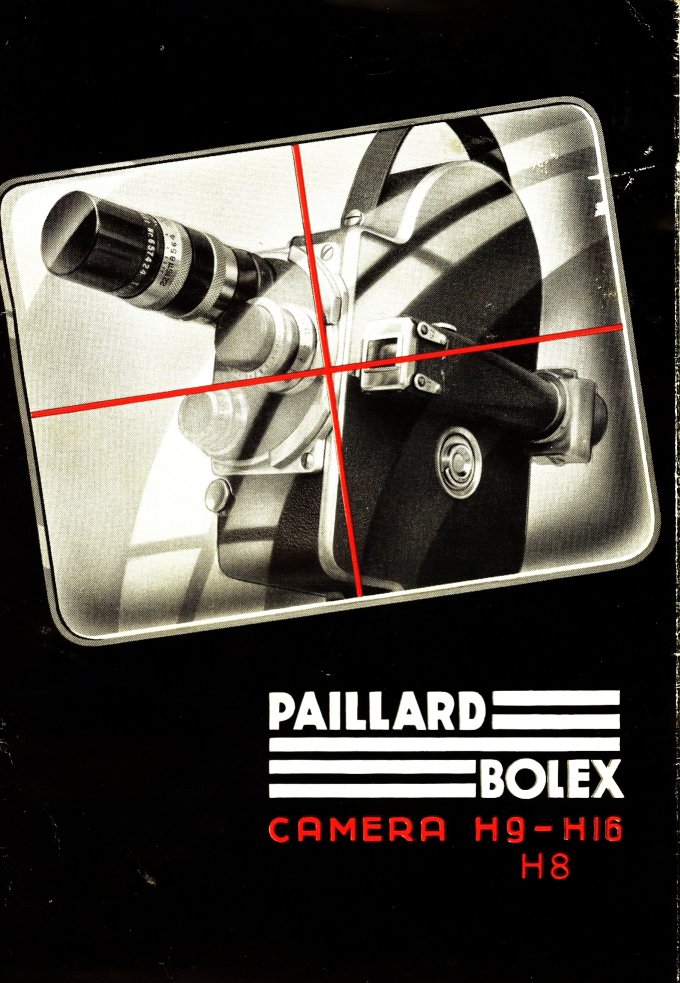

Bolex H16 H9 H8 Manuel utilisateur (en)

 Cliquez sur l'image ou sur le titre pour charger le document

 Errare humanum est, perseverare diabolicum

Ne disposant pas personnellement de ce modèle et n'ayant pas eu l'occasion de l'examiner certaines erreurs ont pu se glisser dans la rédaction de cet article qui se limite à reporter les informations recueillies dans mes lectures et sur le web. Je vous prie de m'en excuser. Toute aide sera la bienvenue. Utilisez pour cela le formulaire de contact.
