SIEMENS Type F II

SIEMENS Type F II

 Présentation

En 1938 la caméra SIEMENS Type F II succède à la Type F. La principale évolution réside dans son viseur multifocal (25 à 100 mm) avec correction mécanique de la parallaxe
Ce modèle pouvait recevoir un des premiers objectif à focale variable, le Vario-Glaukar-Anastigmat (25 à 80 mm) voir base ACR et manuel utilisateur ci dessous. Fabriqué par "Emil Busch AG, Rathenow" cet objectif était parfaitement adapté à la SIEMENS Type F II, le viseur (à focale variable) étant couplé à l'objectif par un système de glissière et rail hélicoïdal.

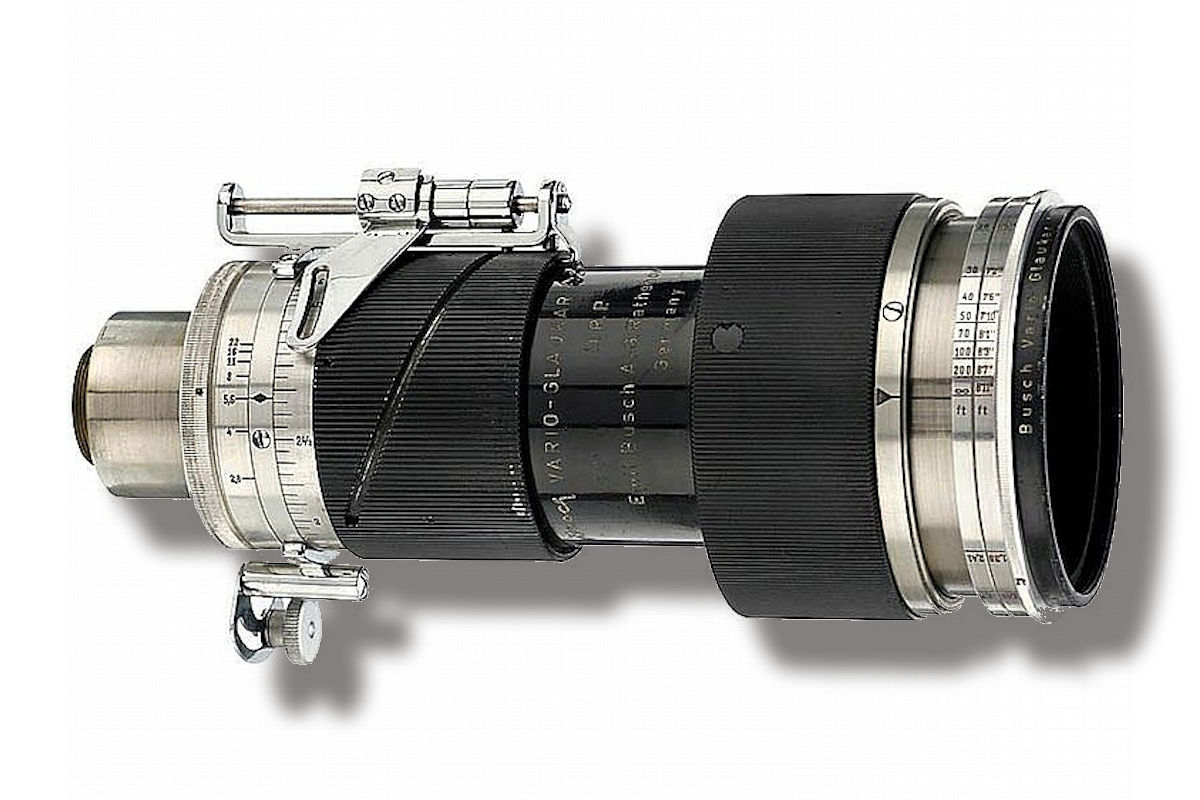

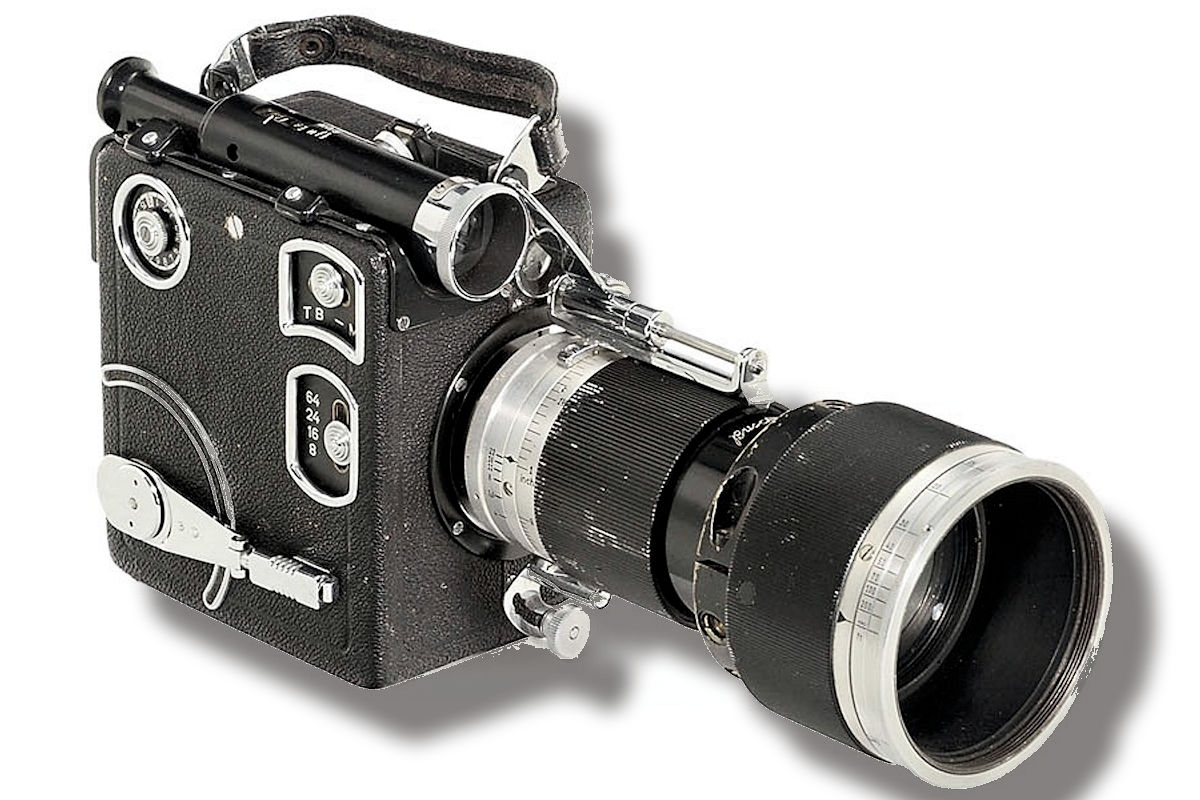

Vario Glaukar Anastigmat 1 Vario Glaukar Anastigmat 2
Toutes les caméras 16mm utilisaient des magasins de 15 mètres (Voir la page du site www.olafs-16mm-kino.de). Toutefois une modification permettait d'utiliser ce modèle avec des bobines de 30 mètres (article à venir dans le blog).
Ce modèle sera fabriqué jusqu'en 1940 puis après la guerre de 1947 à 1950.

img01 img02 img03 img04
img05 img06 img07 img08

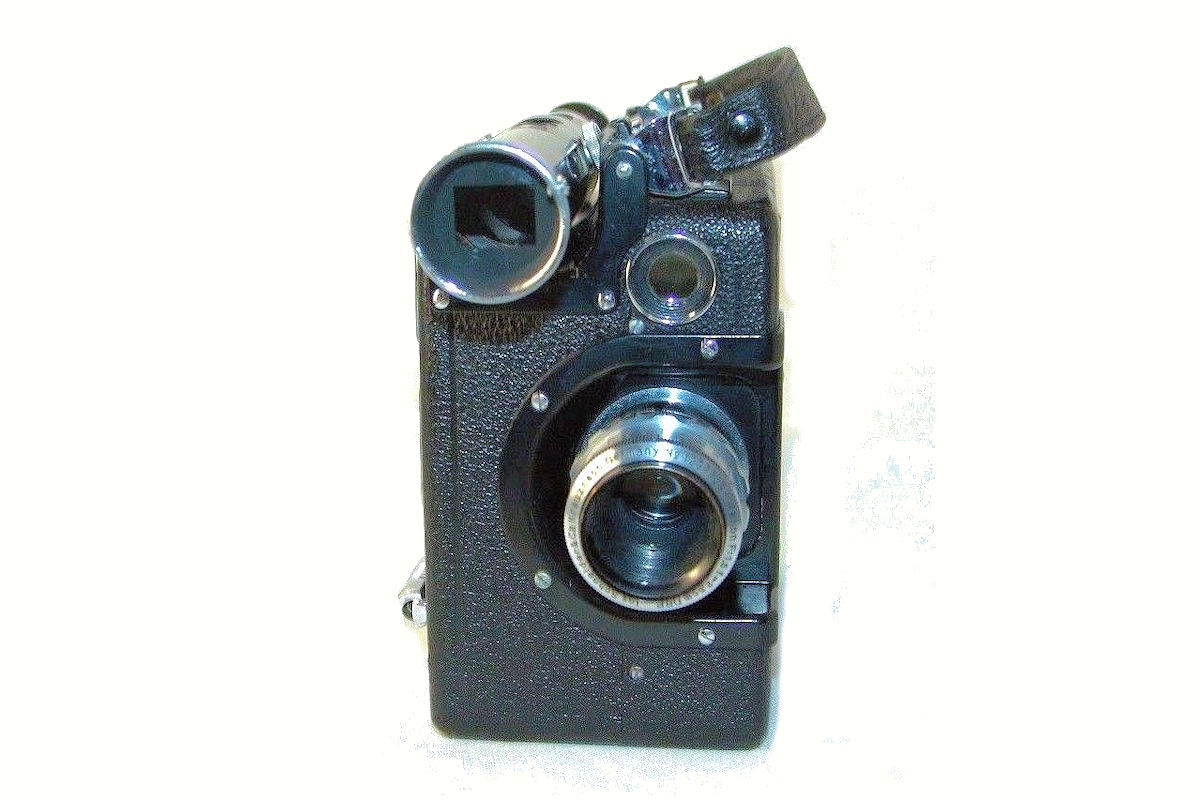

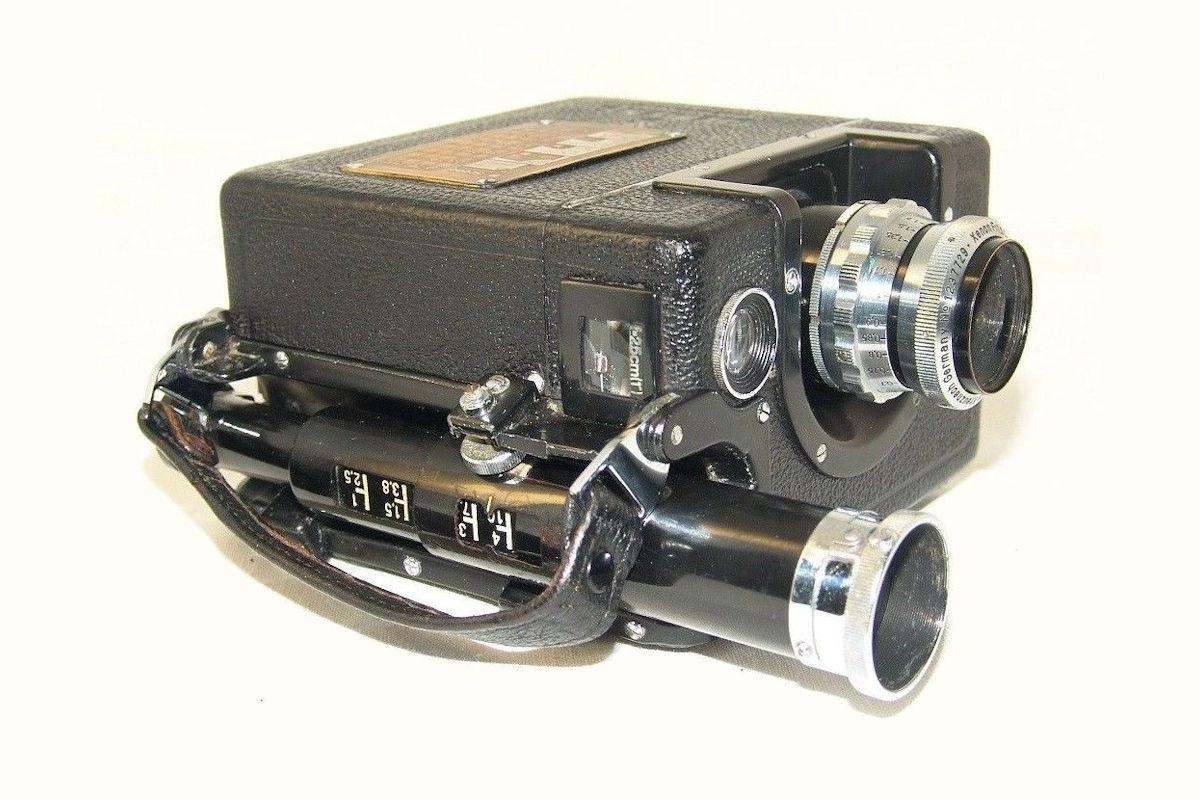

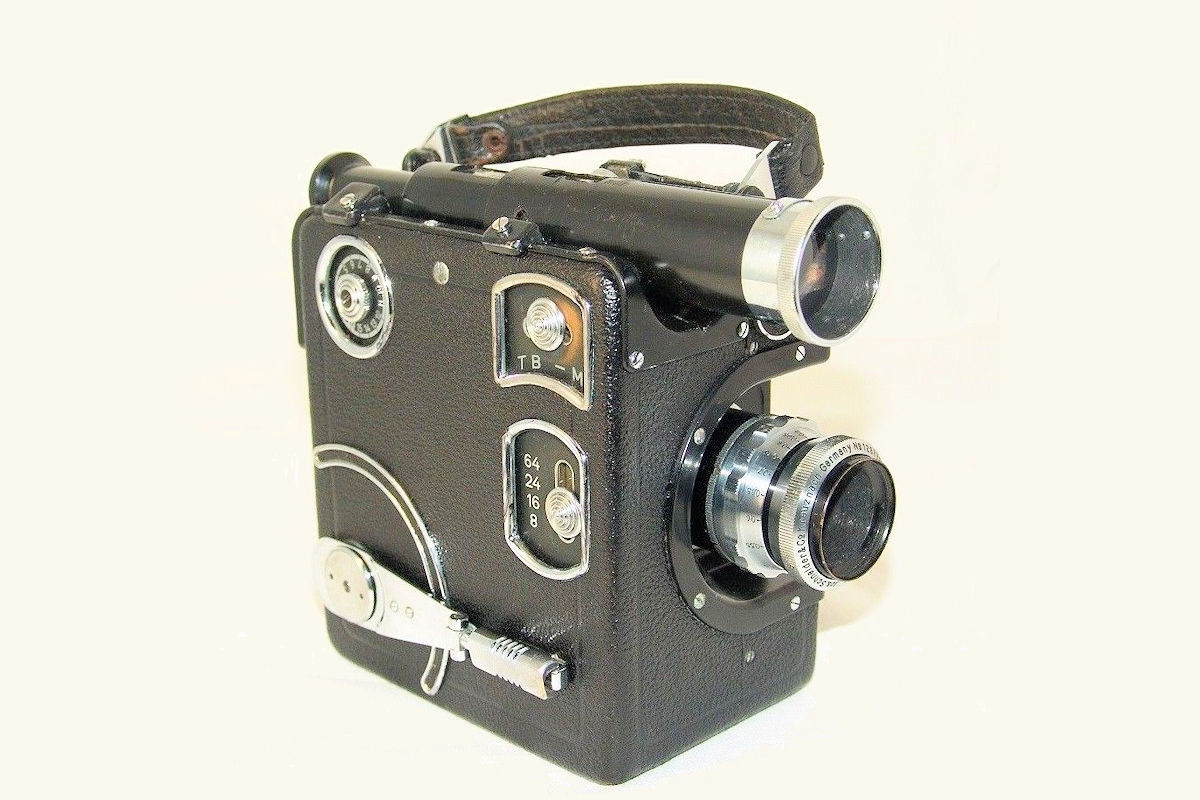

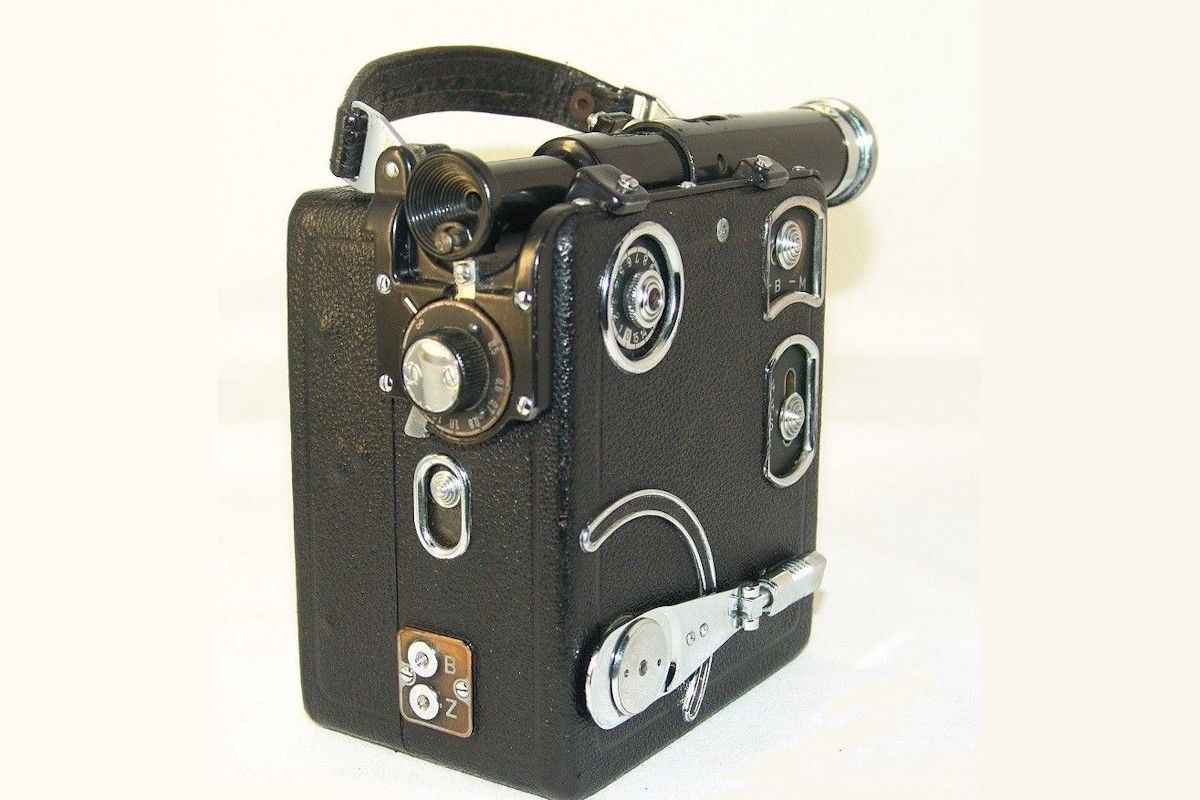

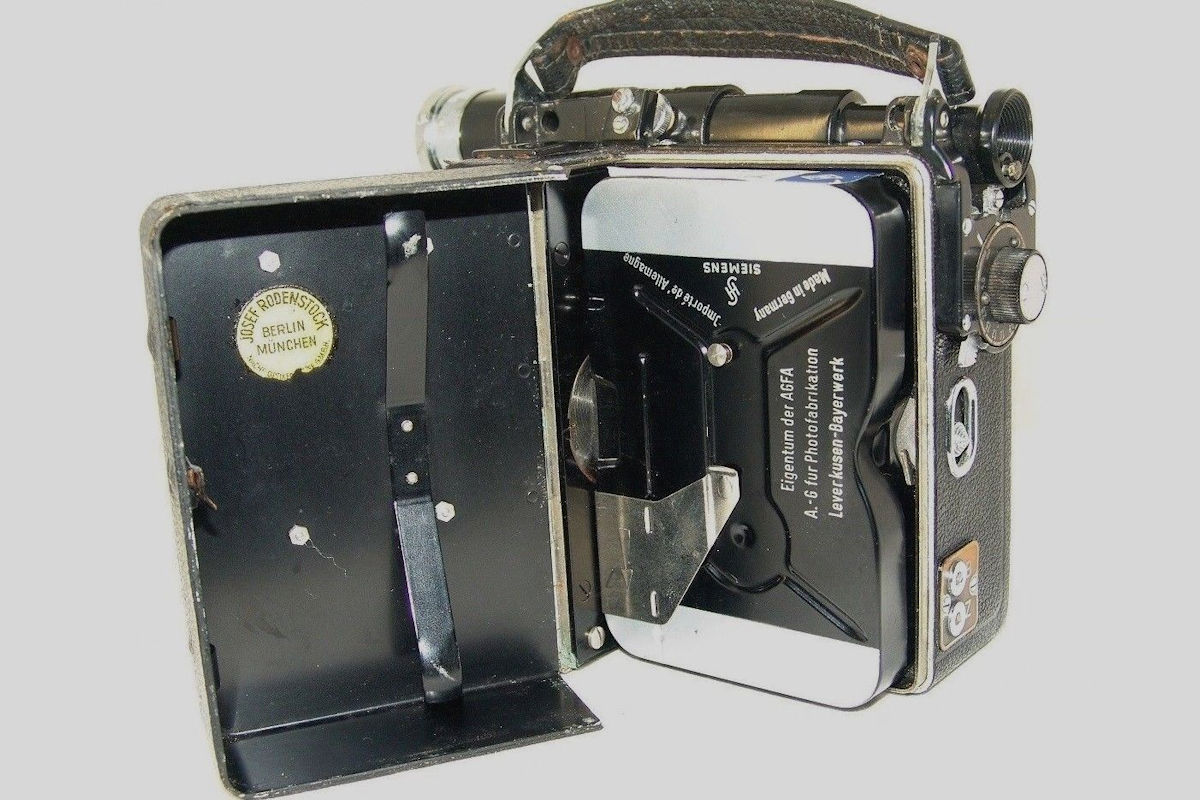

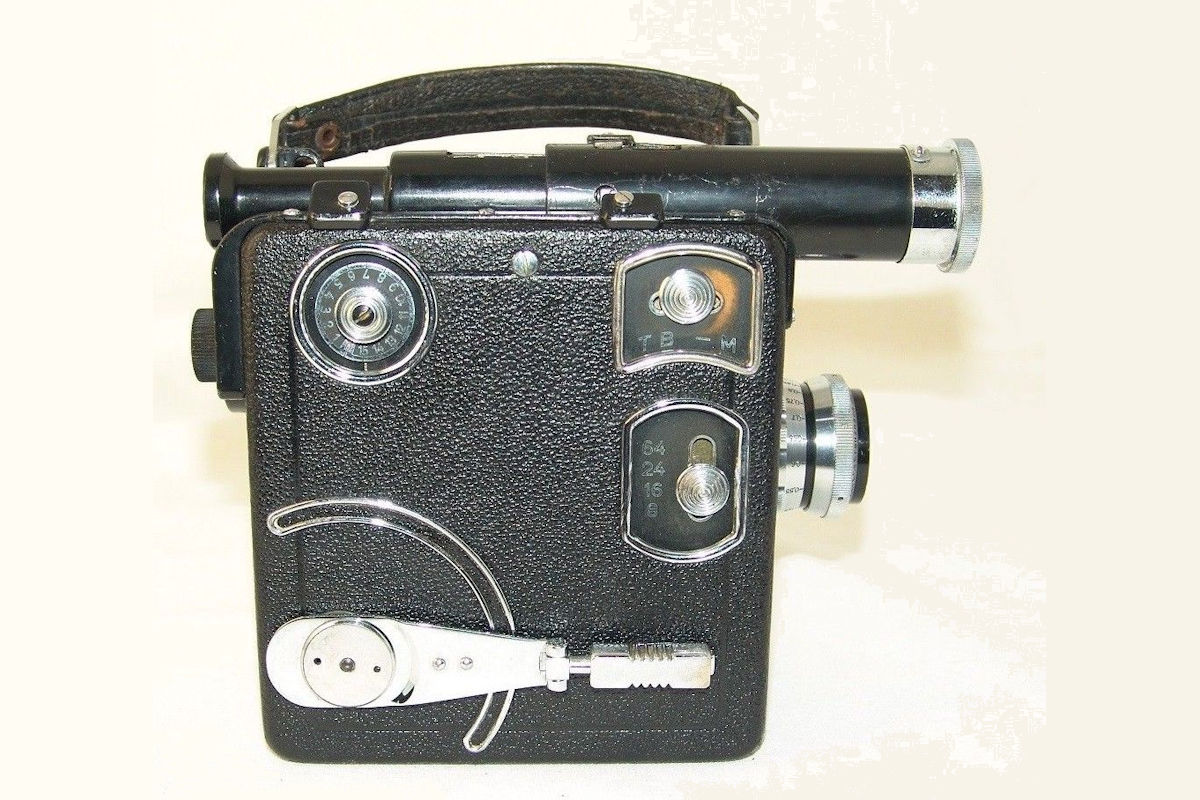

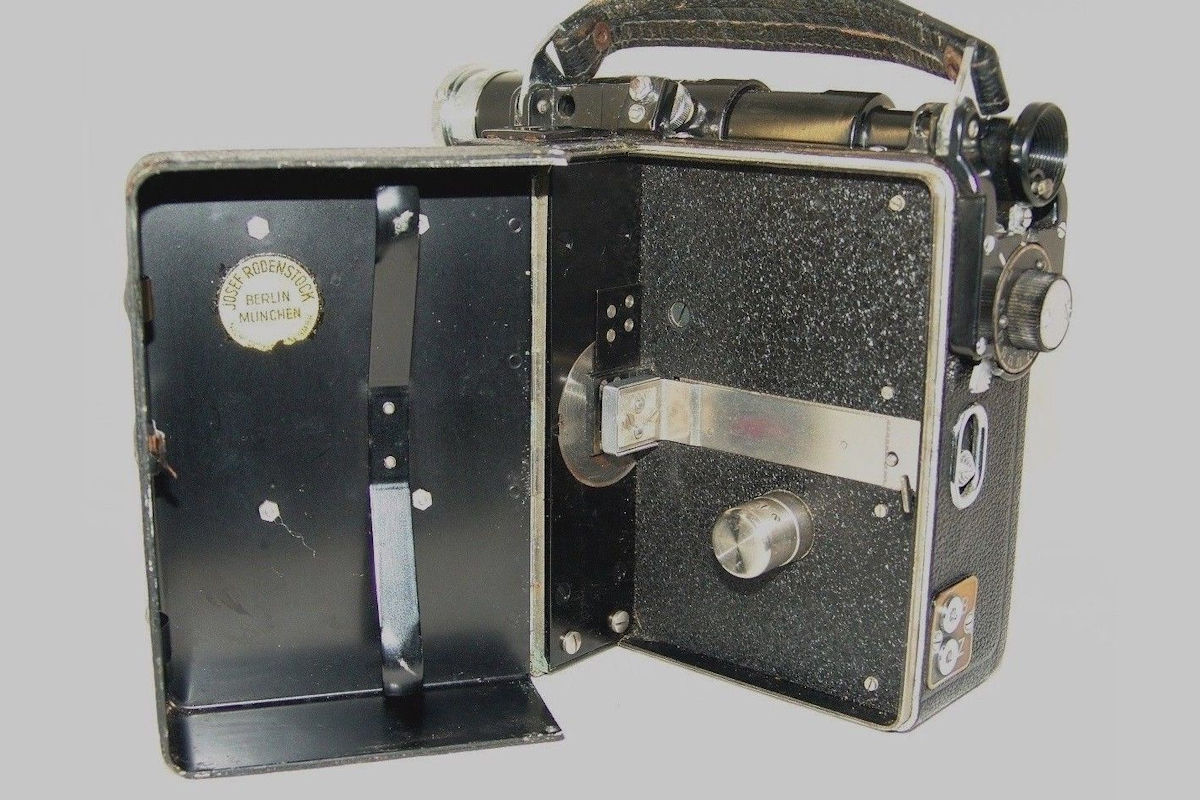

SIEMENS Type F II - Cliquez sur les images pour les agrandir

 Caractéristiques

 Année de production  1938-1940 puis 1947-1950
 Lieu de production
  Allemagne (Berlin)
 Format  16 mm
 Système, Longueur du film
  Magasin SIEMENS, 15 m
 Entrainement  Mécanique à ressort
 Fréquences d'image  8-16-24-68 i/s, VPV, Défilement continu, Prises déclencheur souple
 Visée
 Viseur multicanal (25 à 100 mm) avec correcteur de parallaxe à crémaillère, Viseur miroir de contrôle
 Monture
  Standard "C"
 Objectifs
 Schneider Xenon 1:1,5 f = 25 mm, Focus réglable
 Posemètre

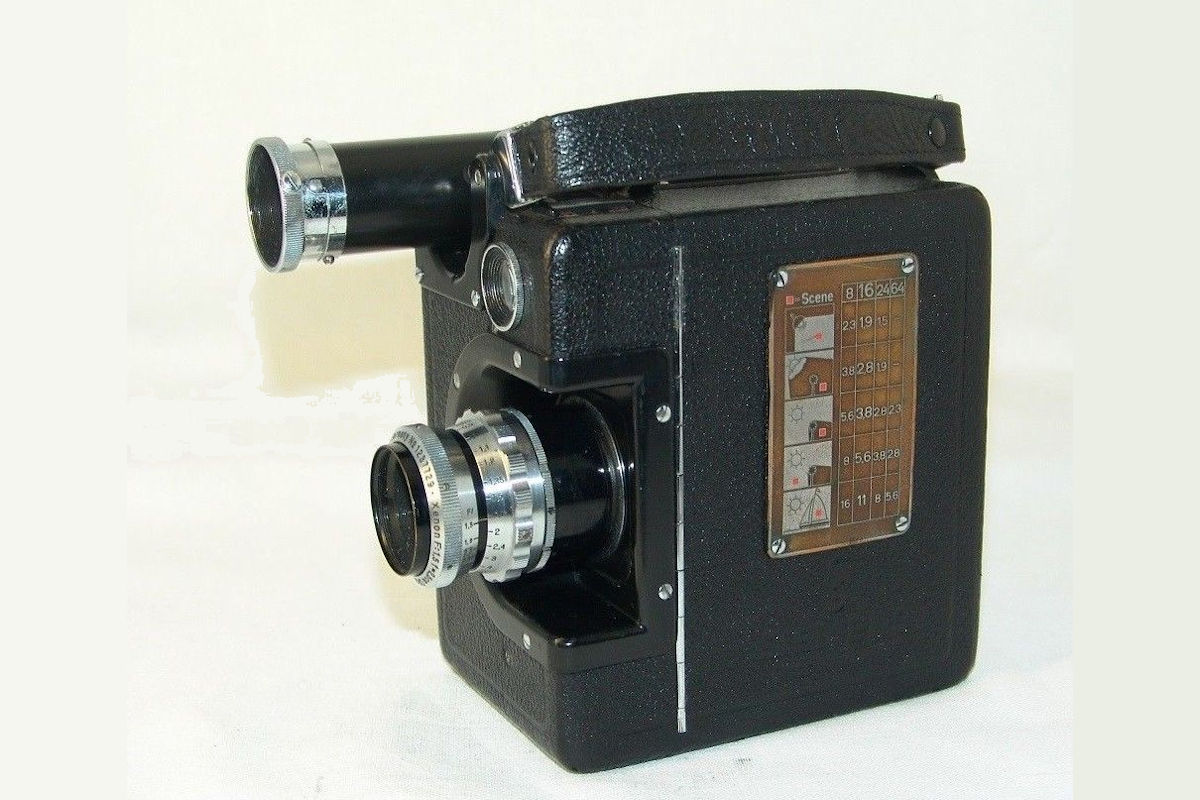

 Non, table de pose sur le côté de la caméra
 Compteur  Métrique
 Dimensions (LxPxH) Poids  7,7 (8,3) x 11,5 (15,5) x 12,5 (13,8) cm 1,9 kg
 Boitier, Finition  Tôle garnie cuir noir
 Numéro de série
  A l'intérieur du boitier sous la patte du presseur
 Accessoires  Zoom Vario-Glaukar-Anastigmat (25 à 80 mm)
 Observations  Modèle spécial utilisant des bobines de 30 m

 Sources

 Documents disponibles

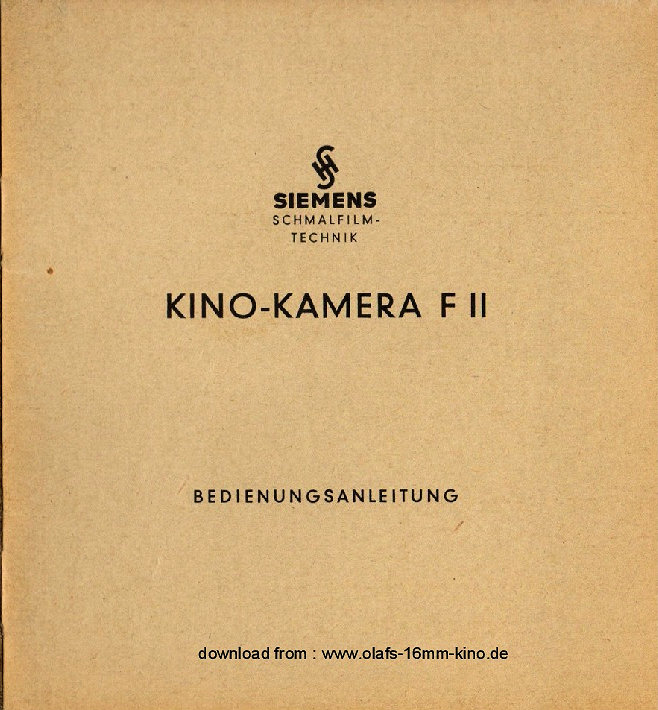

FII Manuel de Manuel utilisateur (de)

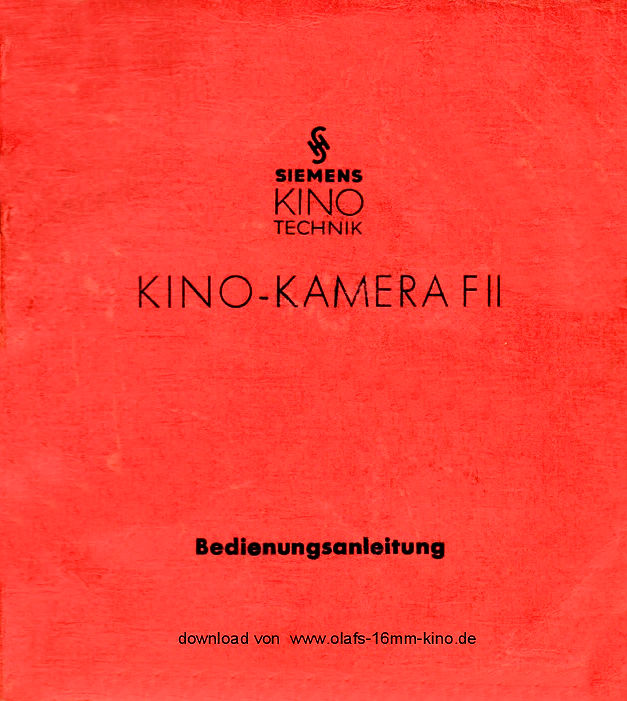

Siemens Manuel FII Glaukar Manuel utilisateur avec Vario Glaukar (de)

 Cliquez sur l'image ou sur le titre pour charger le document

 Errare humanum est, perseverare diabolicum

Ne disposant pas personnellement de ce modèle et n'ayant pas eu l'occasion de l'examiner certaines erreurs ont pu se glisser dans la rédaction de cet article qui se limite à reporter les informations recueillies dans mes lectures et sur le web. Je vous prie de m'en excuser. Toute aide sera la bienvenue. Utilisez pour cela le formulaire de contact.
