 Présentation

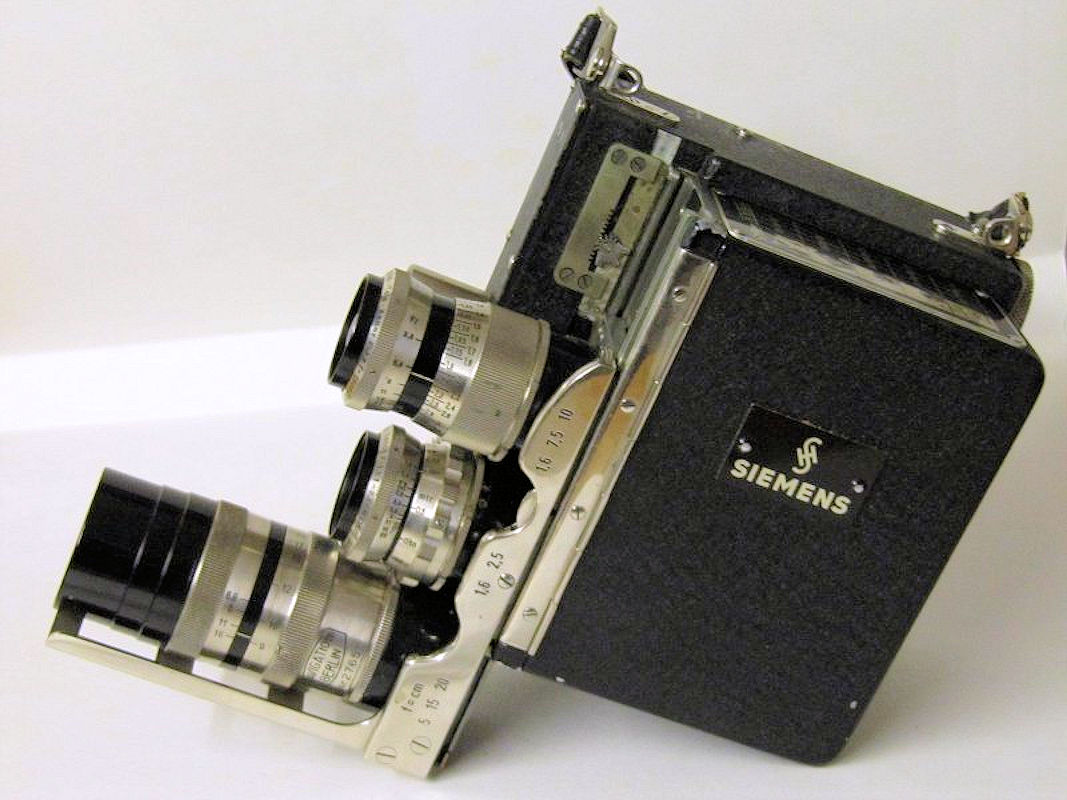

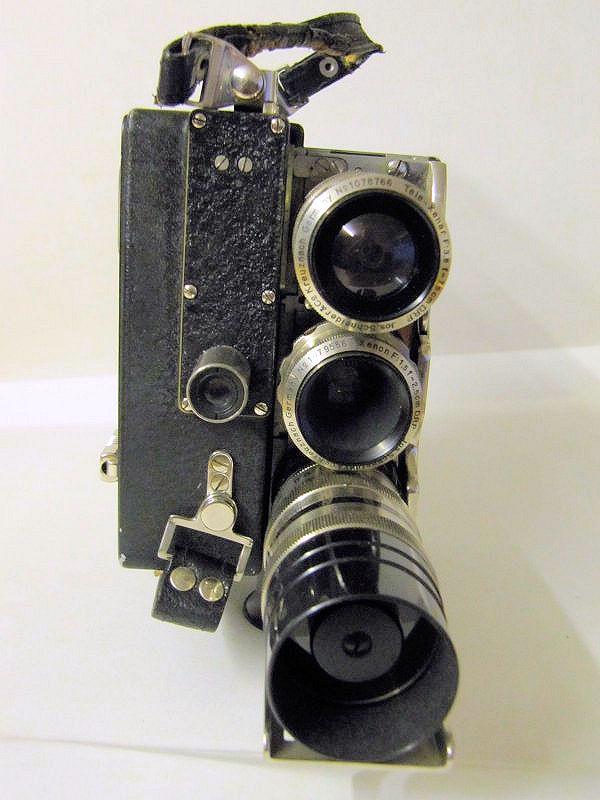

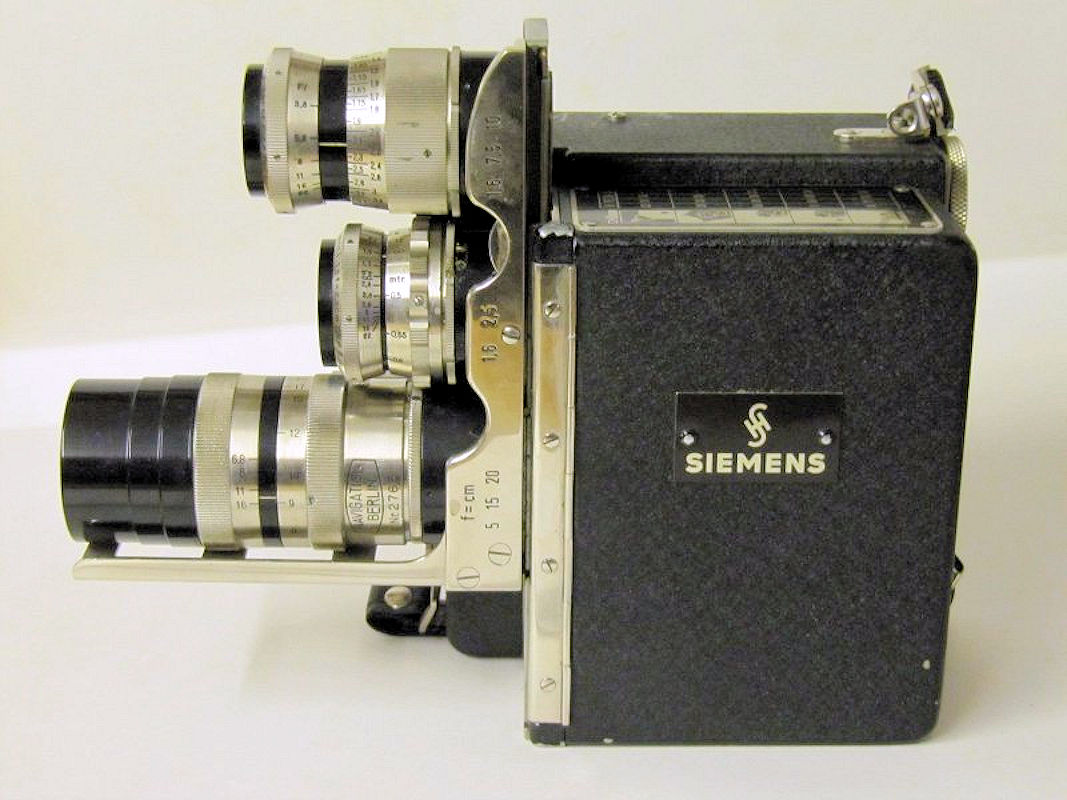

En 1934 SIEMENS lance la version haut de gamme de.ses caméras 16 mm, la SIEMENS Type D. Elle est équipée d'une glissière verticale pouvant recevoir 3 optiques en monture standard "C". Le viseur réflex est couplé à la glissière, permettant d'ajuster le champ de visée à l'objectif sélectionné.
Toutes les caméras  16mm utilisent des magasins de 15 mètres (Voir la page du site www.olafs-16mm-kino.de)
Elle sera fabriquée jusqu'en 1940 puis sa fabrication reprendra après la guerre. (en 1950 elle figure toujours dans les tarifs de la marque).


 Caractéristiques

 Année de production  1934-1940 puis 1947-1950
 Lieu de production
 Allemagne (Berlin)
 Format  16 mm
 Système, Longueur du film
 Magasin SIEMENS, 15 m
 Entrainement  Mécanique à ressort
 Fréquences d'image  8-16-24-68 i/s, VPV, Défilement continu, Prises déclencheur souple
 Visée
 Viseur réflex, réglage du champ couplé avec l'objectif utilisé
 Monture
 Standard "C" sur glissière verticale 3 focales
 Objectifs (exemple)
 Schneider Xenon 1:1,5, F = 25 mm, Focus réglable
 Schneider Xenon 1:2,3, F = 50 mm, Focus réglable
 Schneider Xenon 1:3,8, F = 75 mm, Focus réglable
 Posemètre
 Non

 Compteur  Métrique
 Dimensions (LxPxH) Poids  8,8 (9,5) x 12,2 (16) x 13,2 cm, 2,9 kg (variable selon optique)
 Boitier, Finition  Boitier métallique laqué noir (tropicalisé)
 Numéro de série
 A l'intérieur du boitier sous la patte du presseur
 Accessoires  ?
 Observations  ?

 Sources

 Documents disponibles

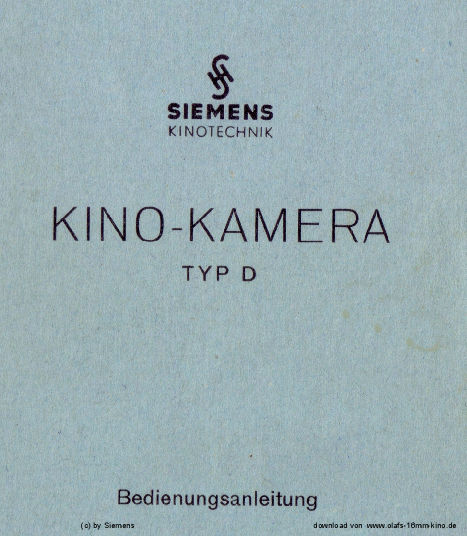

Siemens Anleitung Kinokamera D Manuel utilisateur (de)

 Cliquez sur l'image ou sur le titre pour charger le document

 Errare humanum est, perseverare diabolicum

Ne disposant pas personnellement de ce modèle et n'ayant pas eu l'occasion de l'examiner certaines erreurs ont pu se glisser dans la rédaction de cet article qui se limite à reporter les informations recueillies dans mes lectures et sur le web. Je vous prie de m'en excuser. Toute aide sera la bienvenue. Utilisez pour cela le formulaire de contact.
