VICTOR Model 3

VICTOR Model 3

 Présentation

Movie Makers 1927 09 AnnEn septembre 1927 (voir ci-contre) Victor Animatograph Corp. annonce le lancement d'une nouvelle camera 16mm disposant d'un système d'entrainement par moteur à ressort, la Victor Cine-Camera Model 3, . Sa forme générale est très inspirée des Filmo 70 proposées par Bell & Howell depuis 1923. Elle s'en distingue principalement par un système de visée original. Disposé sur le dessus de la caméra il comporte à l’arrière un œilleton permettant la correction de parallaxe et à l'avant une lentille avec plusieurs cadres complémentaires et un pendule de vérification de la verticalité.

Système de visée
Oeilleton Model3 Viseur Cadres Model3
Liste des fonctionnalités
Faces

  1. Manivelle (dans son rangement
  2. Axe de remontage
  3. Axe prise directe
  4. Point rouge de mise au point universelle
  5. Bague de réglage de l'ouverture
  6. Bague de mise au point (focus)
  7. Viseur avec 3 cadres gravés pour objectifs 2 pieds (2), 4 pieds(3) et 6 pieds(4)
  8. Bouton d'ajustement de la vitesse
  9. Déclencheur et réglage des fréquences d'images ("Normal-Speed" 16 i/s,"Half speed" 8 i/s,"Ultra-Speed" 64 i/s)
  10. Œilleton de visée avec compensation de parallaxe par bague moletée
  11. Verrous du compartiment film
  12. Table d'exposition

Pour plus d'informations voir le manuel utilisateur en bas de page (Pdf)

img1 img2 img3 img4

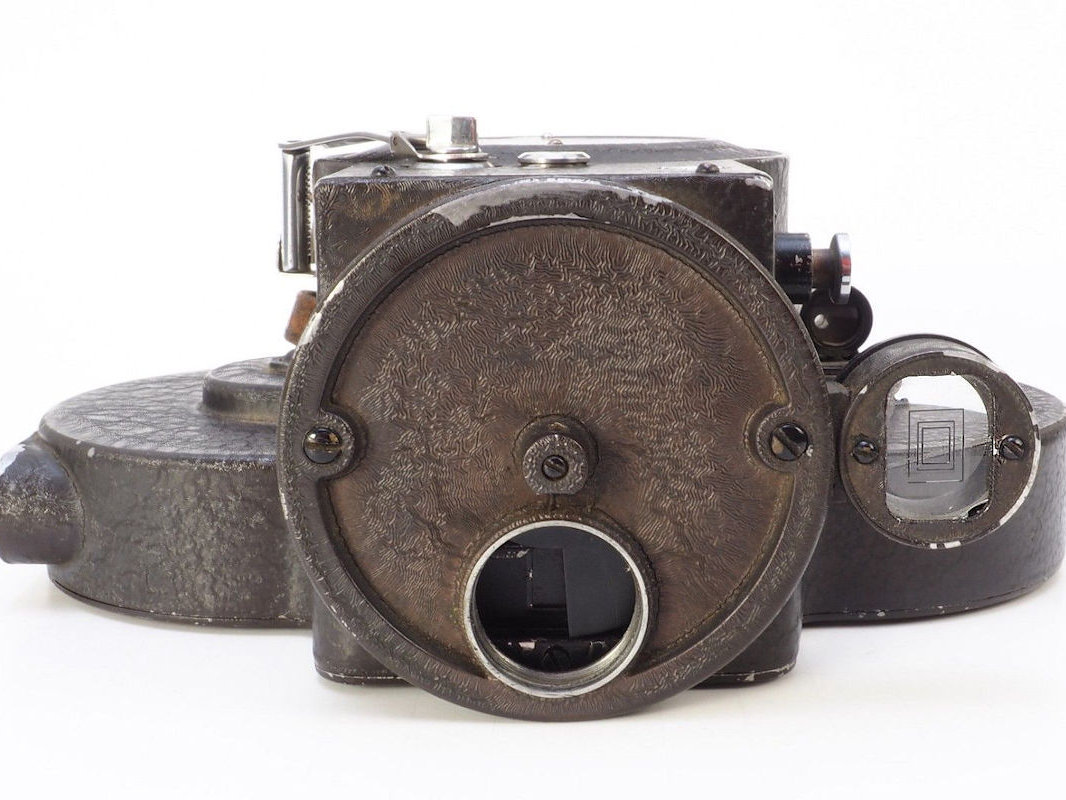

Victor Model 3 Premiers modèles - Cliquez sur les images pour les agrandir

Evolutions

Movie Makers 1928 10 TurretVictor Model 3 T
Le système de visée décrit ci-dessus autorisant une très grande adaptabilité, permet à Victor d'annoncer, dès Septembre 1928, la première camera 16mm à tourelle rotative la Victor  Model 3-T. Ce système de visée sera d'ailleurs maintenu pour tous les modèles ultérieurs, y compris les modèles 4 et 5 jusqu'à la fin des années 40.


img1 img2 img3 img4

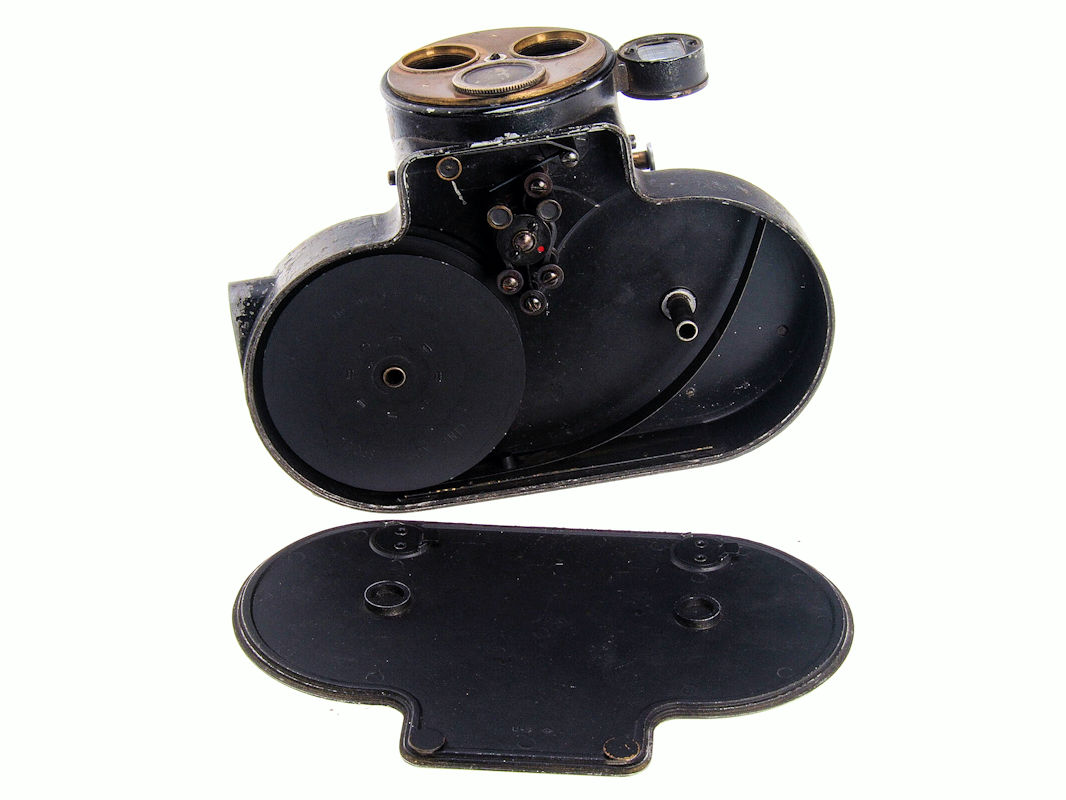

Victor Model 3 T - Cliquez sur les images pour les agrandir

 Victor Model 3 - 5 vitesses

En Mai 1930 Victor lance son Model 5. La Victor Model 3 mono-objectif est proposée en entrée de gamme et dispose du réglage des cadences (8, 16, 24 32 et 72 images par seconde). Elle recevra bientôt la nouvelle manivelle de remontage repliable. Plus tard (probablement vers 1935) le numéro de série et le type seront reportés sur la plaque droite de la caméra.

img1 img2 img3 img4

Victor Model 3 - Cliquez sur les images pour les agrandir

Movie Makers 1948 02Victor Model 3 (dernière version)
Dans une présentation catalogue de 1948 (voir image ci-contre) le Model 3 dispose du réglage des vitesses par molette latérale (sans doute depuis 1941 ?).
.





 Caractéristiques

 Année de production  1927-1948
 Lieu de production
  Davenport - IOWA (USA)
 Format  16mm
 Système, Longueur du film
  Bobines, 100 pieds (env. 30m)
 Entrainement  Mécanique à ressort
 Fréquences d'image  3 vitesses puis 5 à partir de 1930
 Visée
 Cadres multiples, Pendule de verticalité, Correction de parallaxe
 Monture
  Monture standard "C"
 Objectifs
 Wollensak Velostigmat f 1/3.5 25mm
 Posemètre
 Non, Table de réglage côté gauche

 Compteur  En pieds à l'arrière de la camera
 Dimensions (LxPxH) Poids  8 (8,5) x 15,5 (18) x 20,8 cm, 2,1 kg
 Boitier, Finition  Fonte d'aluminium, Peinture givrée noire puis brune
 Numéro de série
  Sur le tunnel de manivelle puis sur la plaque droite
 Accessoires  Sacoche
 Observations  ?

 Publicités

Movie Makers 1927 10 American Cinematographer 1929 06 Movie Makers 1928 10 Turret Movie Makers 1933 10new Movie Makers 1934 03 Movie Makers 1936 04

 Sources..

 Documents disponibles

Victor Model 3 User Manual Manuel utilisateur (en)
Victor Model 3 User Manual 1935 Manuel utilisateur 1935 (en)

 Cliquez sur l'image ou sur le titre pour charger le document

 Errare humanum est, perseverare diabolicum

Ne disposant pas personnellement de ce modèle et n'ayant pas eu l'occasion de l'examiner certaines erreurs ont pu se glisser dans la rédaction de cet article qui se limite à reporter les informations recueillies dans mes lectures et sur le web. Je vous prie de m'en excuser. Toute aide sera la bienvenue. Utilisez pour cela le formulaire de contact.
